WEH ήλεκτρο υδραυλικά Rexroth βαλβίδες με κατεύθυνσης ελέγχου
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | SJ HYD |
| Πιστοποίηση: | ISO9001 |
| Αριθμό μοντέλου: | DB, DBD, DBW |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 pc |
|---|---|
| Συσκευασία λεπτομέρειες: | Χαρτοκιβώτιο ή ξύλινο κουτί |
| Χρόνος παράδοσης: | ένα μήνα |
| Όροι πληρωμής: | / T T ή L / C |
| Δυνατότητα προσφοράς: | 1000 pcs ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Υψηλό φως: | υδραυλική πίεση ανακουφιστική βαλβίδα,υδραυλική δικλείδες,υδραυλική ανακουφιστική βαλβίδα |
||
|---|---|---|---|
Περιγραφή προϊόντων

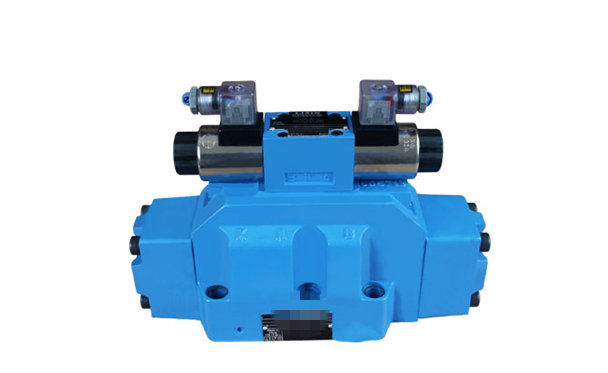

Ηλεκτρο υδραυλικές Rexroth βαλβίδες WEH με τον κατευθυντικό έλεγχο
Κατευθυντικός τύπος WEH βαλβίδων στροφίων που χρησιμοποιείται electro-hydraulically
WEH32 ηλεκτρουδραυλική κατευθυντική βαλβίδα ελέγχου
Οι κατευθυντικές βαλβίδες στροφίων χρησιμοποιούνται στο conrol την έναρξη, η στάση και η κατεύθυνση της ρευστής ροής και έτσι η κατεύθυνση της θέσης μετακίνησης ή εκμετάλλευσης (κύλινδρος ή υδραυλική μηχανή) είναι determind. Οι βαλβίδες μπορούν να εγκατασταθούν στο υδραυλικό κύκλωμα σε οποιαδήποτε θέση μαζί με ένα subplate.
Οι συνδέοντας επιφάνειες σφραγίζονται με O-rings που συμπεριλαμβάνονται με τη βαλβίδα.
ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ
Η κατευθυντική βαλβίδα μεταστρέφεται από τη μεταβαλλόμενη θέση του στροφίου 2 ελέγχου που η κίνηση κατά μήκος του άξονά της χωρίζει ή συνδέει τους λιμένες Α, Β, Π ή Τ στην κατοικία 1.
Η πίεση που παρέχεται σε μια αίθουσα 6 άνοιξη μέσω της πειραματικής βαλβίδας 4 τις πράξεις στην κύρια επιφάνεια στροφίων και έτσι το κύριο στροφίο μετατοπίζεται από την ουδέτερη θέση της.
Το κύριο στροφίο ελέγχου στην κεντρική θέση το ελατήριο 4 ή υδραυλικά αυτό είναι από τη ρευστή πίεση που έχει επιπτώσεις (μέσω της πειραματικής βαλβίδας) στις και τις δύο επιφάνειες στροφίων.
Το κεντραρίσματος μανίκι 7 εξυπηρετεί την κεντραρίσματος λειτουργία.
Η πειραματική βαλβίδα χρησιμοποιείται ηλεκτρικά από τα σωληνοειδή 5, τα οποία μπορούν να εξοπλιστούν με το κουμπί 8 έκτακτης ανάγκης. Το προαιρετικό κουμπί έκτακτης ανάγκης επιτρέπει τη λειτουργία του πιλότου
βαλβίδα χωρίς ενεργοποίηση υποκείμενη στην πειραματική ρευστή πίεση που είναι στη διάθεση.
Στην κατευθυντική βαλβίδα μπορεί να παρασχεθεί η πειραματική ρύθμιση 9 έμφραξης.
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
| Υδραυλικό ρευστό | Ορυκτέλαιο, εστέρας φωσφορικού άλατος | |
| Απαραίτητη διήθηση | μέχρι 16 χιλ. (που συστήνονται 10 χιλ.) | |
| Ρευστή σειρά θερμοκρασίας | 243 - 343 Κ | |
| Ονομαστικό ρευστό ιξώδες | 37 mm2 temp. από 328 Κ | |
| Σειρά ιξώδους | 2.8 έως 380 mm2/s | |
| Βέλτιστη θερμοκρασία εργασίας (ρευστό σε μια δεξαμενή) | 313 - 328 Κ | |
| Βάρος | ανώτατα 51 κλ | |
Μέγιστη λειτουργούσα πίεση
- στους λιμένες Α, Β, Π 35 MPA για χ-4WEH 32, MPA 28 για 4WEH 32
- στο λιμένα Τ 25 MPA
πειραματική ρευστή επιστροφή Υ = εξωτερικός
πειραματική ρευστή επιστροφή Υ = εσωτερικός
(άνοιξη βαλβίδων 3 θέσης που κεντροθετούνται, βαλβίδα 2 θέσης) MPA 16
εσωτερική πειραματική ρευστή επιστροφή
(βαλβίδα 3 θέσης που κεντροθετείται υδραυλικά) αριθ.
Ελάχιστη πειραματική πίεση
πειραματικός ρευστός ανεφοδιασμός Χ = εξωτερικός
πειραματικός ρευστός ανεφοδιασμός Χ = εσωτερικός
three-position κατευθυντική βαλβίδα pst = 0.8 MPA
two-position κατευθυντικό ελατήριο βαλβίδων που κεντροθετείται pst = MPA 1.0
two-position κατευθυντική βαλβίδα που κεντροθετείται υδραυλικά pst = 0.5MPa
πειραματικός ρευστός ανεφοδιασμός Χ = εσωτερικός
για τους τύπους Γ, Χ, Φ, S, Τ στροφίων (μέσω φορτώστε εκ των προτέρων τη βαλβίδα ή από κατάλληλο
υψηλό ποσοστό ροής)
Μέγιστη πειραματική πίεση 25Mpa
Ηλεκτρικές συνδέσεις:
