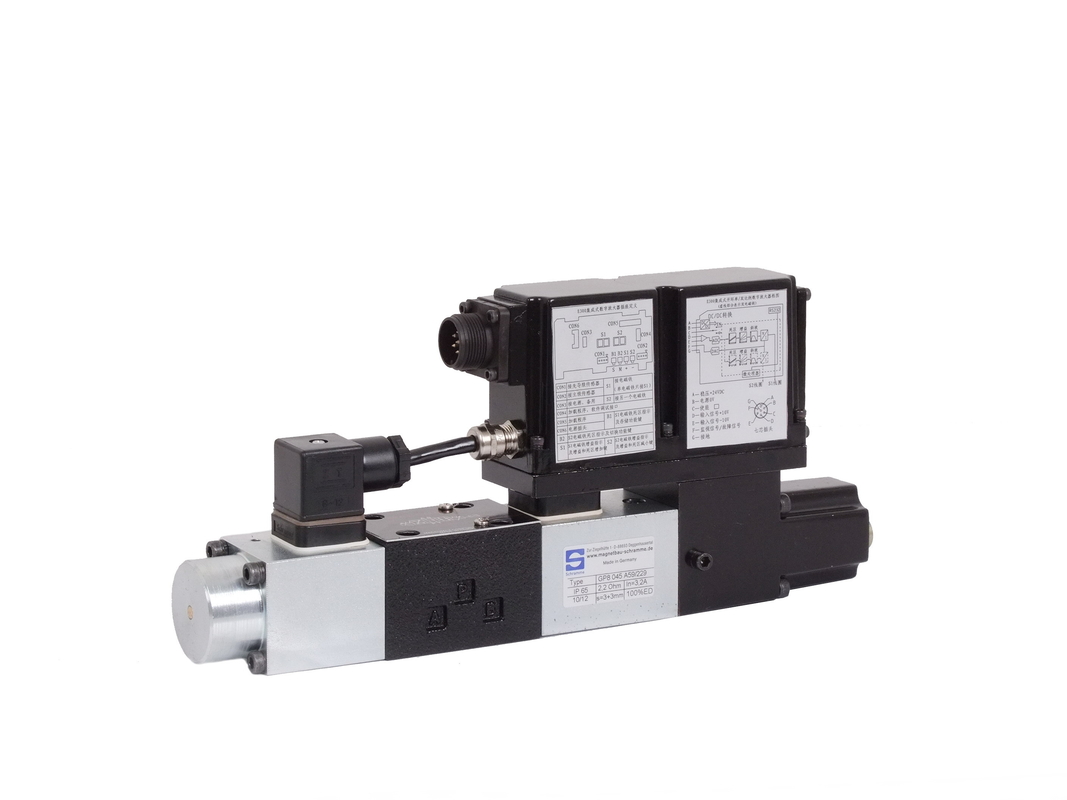

ΜΑ-dkzor-τ η υδραυλική ανάλογη υψηλή συχνότητα μΑ-dhzo-τ 06 και 10 βαλβίδων κατεύθυνσης προσαρμόζεται στο τυποποιημένο ISO4401
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | SJ HYD |
| Πιστοποίηση: | ISO9001 |
| Αριθμό μοντέλου: | ΜΑ-dhzo-TES |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 pc |
|---|---|
| Τιμή: | USD 1 |
| Συσκευασία λεπτομέρειες: | τυποποιημένο λογισμικό |
| Χρόνος παράδοσης: | Σε Απόθεμα |
| Όροι πληρωμής: | Τ / TL / C |
| Δυνατότητα προσφοράς: | 10000 PCS |
|
Λεπτομερής ενημέρωση |
|||
| μάρκα: | SJ υδραυλική | μοντέλο: | ΜΑ-dhzo-TES |
|---|---|---|---|
| Δύναμη: | Υδραυλικός | Μέγεθος λιμένων: | 06,10 |
| Πίεση: | 315Bar | Πρότυπα ή μη: | Πρότυπο |
| Media: | Υδραυλικό Λάδι | Δομή: | ελέγχου |
| meterial: | Casting | θερμοκρασία: | κανονική θερμοκρασία |
| εφαρμογή: | ΥΔΡΑΥΛΙΚΟ ΣΥΣΤΗΜΑ | Τόπο καταγωγής: | Κίνα |
| Εγγύηση: | ένα έτος | ||
| Υψηλό φως: | Ανάλογη κατευθυντική βαλβίδα,υδραυλική πίεση ανακουφιστική βαλβίδα |
||
Περιγραφή προϊόντων
MA-DKZOR-T Υδραυλική αναλογική βαλβίδα κατεύθυνσης υψηλής συχνότητας MA-DHZO-T 06 και 10 DHZO-T *; DKZOR-T *
Υψηλής απόδοσης υδραυλικές αναλογικές βαλβίδες
Με μετατροπέα θέσης και θετικό
Υπερπλήρωση καρούλι για την καλύτερη ακρίβεια και
Τη δυναμική των κατευθυντικών ελέγχων και όχι
Αντισταθμισμένους κανονισμούς ροής.
Είναι ειδικά σχεδιασμένα για να επιτύχουν
Κλειστά κυκλώματα κλειστού κυκλώματος υψηλής ταχύτητας και
Εφαρμογή εναλλασσόμενης πίεσης (δύναμη)
/ Ρυθμίσεις ροής - επιλογές / S * σε συνδυασμό με
Τα καρούλια "Q" ή "V".
Το καρούλι 4 κατευθύνσεων, που ολισθαίνει σε 5 θαλάμους
Όργανο, λειτουργεί άμεσα από το
Αναλογική ηλεκτρομαγνητική βαλβίδα και ελέγχεται
Σε θέση κλειστού βρόχου μέσω του
Την ανατροφοδότηση του μετατροπέα LVDT.
Ο ηλεκτρονικός οδηγός παρέχει το αναλογικό
Βαλβίδα με κατάλληλο ρεύμα για ευθυγράμμιση
Ρύθμιση βαλβίδας στο σήμα αναφοράς,
Η ολοκληρωμένη εκτέλεση έχει τραχιές κατασκευές
Και παρέχει προεπιλογή εργοστασίου για
Εναλλαξιμότητα βαλβίδας-βαλβίδας.
Μέγεθος: 06 και 10
Μέγιστη ροή: έως 80 και 170 l / λεπτό
Μέγιστη πίεση: 350 bar (DHZO)
315 bar (DKZOR)
Σφραγίζει υλικό,
Βλέπε σεct. ,
- =
ΥΔΡΑΥΛΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ (με βάση το ορυκτέλαιο ISO VG 46 σε 50'c)
Υδραυλικά σύμβολα | ||||||||
| Μοντέλο βαλβίδας | DHZO | DKZOR | ||||||
| Επικάλυψη καλαμιού | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | |
| Τύπος και μέγεθος κυλίνδρου (2) | L14 | L1 | S2 | S3, L3, D3 | S5, L5, D5 | S3, L3, D3 | S5, L5, D5 | |
| Όρια πίεσης [bar] | Θύρες Ρ, Α, Β = 350; T = 210 (250 με εξωτερική αποστράγγιση / Υ | Οι θύρες Ρ, Α, Β = 315, Τ = 210 (250 / Υ) | ||||||
| Μέγιστη ροή (1) [l / λεπτό] | 1 | 4.5 | 8 | 17 | 28 | 45 | 60 | |
| Σε Ρ = 10 bar (PT) | ||||||||
| Σε Ρ = 30 bar (PT) | 2 | 8 | 14 | 30 | 50 | 80 | 105 | |
| Σε P = 70bar (PT) | 3 | 12 | 21 | 45 | 74 | 120 | 160 | |
| Χρόνος απόκρισης (4) [ms] | <30 | <40 | ||||||
| Υστέρηση [%] | <5% | <5% | ||||||
| Επαναληψιμότητα | + 1% | + 1% | ||||||
ΣΗΜΕΙΩΣΕΙΣ:
Τα παραπάνω στοιχεία απόδοσης αναφέρονται σε βαλβίδες συνδυασμένες με ηλεκτρονικούς οδηγούς Atos, βλ. Ενότητα 2
Η ροή που ρυθμίζεται από τις κατευθυντικές αναλογικές βαλβίδες δεν αντισταθμίζεται με πίεση. Έτσι επηρεάζεται από τις διακυμάνσεις του φορτίου. Για να διατηρήσετε το κόστος της ρυθμιζόμενης ροής υπό διαφορετικές συνθήκες φορτίου, είναι διαθέσιμα αρθρωτά αντισταθμιστές πίεσης (δείτε την καρτέλα D150)
Για διαφορετικές τιμές P, η μέγιστη ροή είναι σύμφωνη με τα διαγράμματα των σημείων 14.2 και 15.2
0-100% σήμα βημάτων
Ανταγωνιστική: Η διεθνής προηγμένη τεχνολογία και διαδικασία, η εισαγωγή σπειρών από τη Γερμανία, μπορεί να αντικαταστήσει Atos, Rexroth, Yuken και πολλά άλλα εμπορικά σήματα, η μορφή και η εγκατάσταση μπορούν να αντικατασταθούν εντελώς.
Εφαρμογές: Υδραυλικό σύστημα, θαλάσσιο, ψυχικό μηχάνημα και πολλά άλλα υδραυλικά συστήματα και μηχανές.
Εφοδιάζουμε τις βαλβίδες μας σε πολλούς πελάτες ΚΑΕ, η ποιότητα είναι η Νο.1 στην Κίνα.
